[pfSense] Monter un VPN natté (Overlap network) avec OpenVPN

icon 11/09/2014

Un cas fréquent lorsque l'on souhaite connecter deux sites en VPN est que ces deux sites soient sur le même plan d'adressage. Dans ce cas, une bonne solution peut être de recourir au NAT pour la mise en place d'un VPN natté.

Par exemple, si l'on souhaite connecter deux réseaux utilisant le subnet 192.168.1.0/24, ceux-ci ne pourront pas communiquer l'un vers l'autre à travers le VPN car le subnet du réseau distant est le même que celui du réseau local.

Afin d'y remédier, on propose d'utiliser le NAT pour communiquer d'un réseau à l'autre. C'est le principe du VPN natté (overlap network).

À noter : nous ne détaillons pas dans cet article comment configurer OpenVPN. Il existe déjà un article dédié sur le sujet : [pfSense] Monter un accès OpenVPN site-à-site.


Principe de fonctionnement
Pour chaque subnet commun sur les sites distants, nous utiliserons un nouveau subnet disponible associé à du 1:1 NAT.

Nous allons prendre l'exemple de deux sites (A et B) disposant tous deux du même plan d'adressage 192.168.1.0/24 :

Schéma réseau


Afin de pouvoir relier ces deux sites en VPN, nous allons translater l'intégralité du plan d'adressage réseau du site B afin qu'il soit joignable depuis le site A à travers le VPN. Et nous ferons de même du plan d'adressage réseau du site A afin qu'il soit joignable depuis le site B à travers le VPN.

Le trafic à destination du site A sera translaté en 172.16.1.0/24.
Le trafic à destination du site B sera lui translaté en 172.17.1.0/24.

Une entrée 1:1 NAT sera ajoutée pour chaque subnet pour translater l'intégralité du /24.
Ainsi, pour joindre le site A depuis le site B, on utilisera une adresse IP du type 172.16.1.x et pour joindre le site B depuis le site A, on utilisera une adresse IP du type 172.17.1.x.

Grâce au 1:1 NAT, on conservera le dernier octet de l'adresse réseau de chaque site. C'est-à-dire que pour joindre l'adresse IP 192.168.1.10 du site A, depuis le site B on utilisera l'adresse IP 172.16.1.10. Et pour joindre l'adresse IP 192.168.1.50 du site B, depuis le site A on utilisera l'adresse IP 172.17.1.50.


Configuration du VPN natté

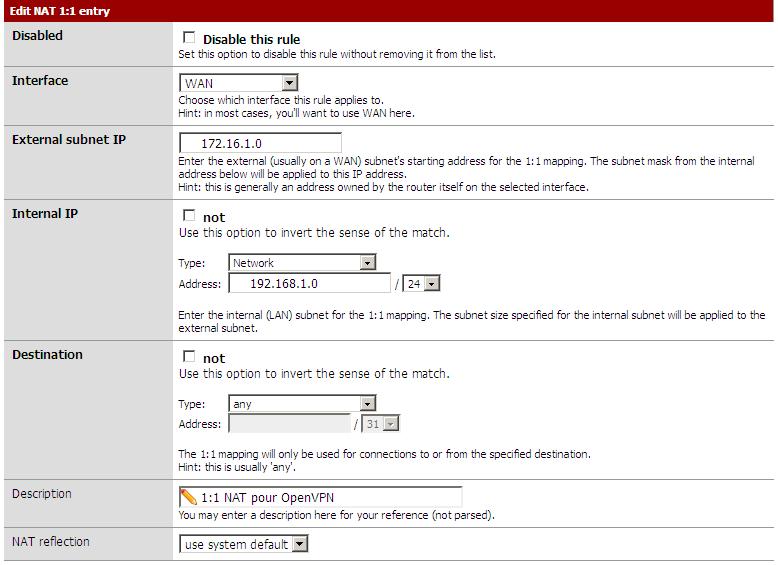

Sur le serveur pfSense du site A, nous créons une nouvelle règle 1:1 NAT (Firewall > NAT) que nous configurons comme suit :

Configuration 1:1 NAT


Dans le champ External subnet IP, nous indiquons l'adresse réseau du subnet natté soit 172.16.1.0.

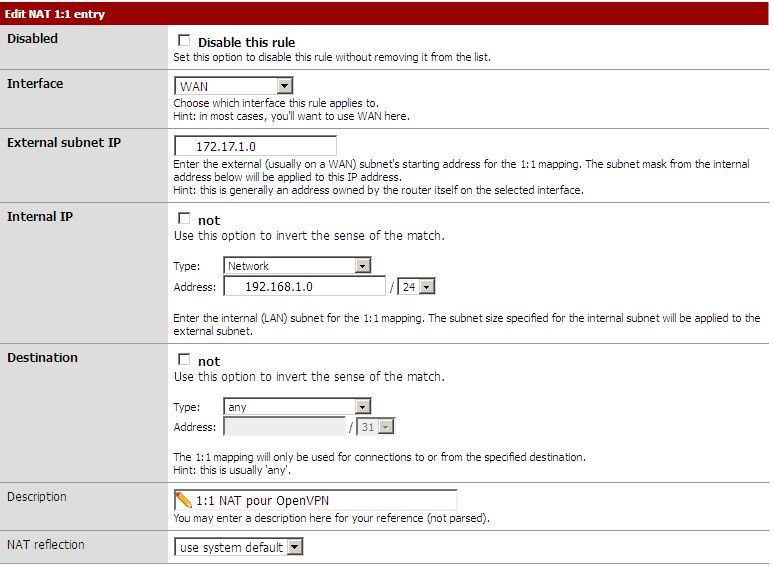

Nous procédons de la même manière sur le serveur pfSense du site B ; nous créons une nouvelle règle 1:1 NAT (Firewall > NAT) que nous configurons comme suit :

Configuration 1:1 NAT


Dans le champ External subnet IP, nous indiquons l'adresse réseau du subnet natté soit 172.17.1.0.


Enfin, dans la configuration du client et du serveur OpenVPN, le champ "Remote Network" doit correspondre aux plages d'adresses IP nattées. Soit, sur le pfSense du site A, le champ "Remote Network" est renseigné à "172.17.1.0/24" et sur le site pfSense du site B, le champ "Remote Network" est renseigné à "172.16.1.0/24".

Pour davantage d'information sur la configuration OpenVPN sur pfSense, voir l'article dédié sur le sujet : [pfSense] Monter un accès OpenVPN site-à-site.

Le VPN natté est en place !



Pour aller plus loin

[pfSense] Monter un accès OpenVPN site-à-site
[pfSense] La gestion des certificats pour les connexions OpenVPN


Vous avez aimé cet article ? Vous cherchez un support professionnel ? Alors contactez-nous.

icon Tags de l'article :

7 commentaires

Henri - 15/04/2015 à 16:30:03

C'est beaucoup plus compliqué que d'installer un serveur VPN avec le protocole PPTP. Mais je compte m'y mettre.

@répondre #lien

Olivier - 28/04/2016 à 10:48:30

Bonjour.

Pourquoi mettre l'interface WAN et pas l'interface OpenVPN dans vos captures d'écran des NAT 1:1 ?

Merci de votre retour.
OD.

@répondre #lien

Guillaume - 28/04/2016 à 11:23:06

Bonjour Olivier,

C'est une erreur sur la capture d'écran. Les règles de NAT s'appliquent bien sur l'interface OpenVPN et non sur l'interface WAN.

Je corrige cette coquille rapidement.

Guillaume

@répondre #lien

Gibs - 15/02/2017 à 14:43:29

Bonjour,
J'ai apprécié vos tutos qui m'ont bien aidé. Par contre, j'ai un petit soucis que je n'arrive pas à résoudre.
Site A se connecte au site B, tout est ok.
Par contre un client nomade se connecte au site A, cela fonctionne, mais impossible de joindre le site B.
Les règles de parefeu ont détecté la demande et on coché en vert, donc communication aller est ok, mais pas de retour on dirait.
Une petite idée? Cela fait 15 jours que je planche là-dessus.
Merci d'avance.
Gibs

@répondre #lien

Guillaume - 17/02/2017 à 12:53:44

@Gibs :
Bonjour,

Ça sent le problème de NAT. Un tour du côté de "Diagnostic" > "Packet Capture" sur le pfSense du siteB vous permettra de voir l'adresse IP source des paquets reçus du client nomade.

Si c'est bien le cas, il vous faudra créer une règle de NAT Outbound.

Si le problème n'est pas là, un packet capture sur le pfSense du siteA vous permettra de vérifier par quelle interface sort le paquet.

Guillaume
--
Provya

@répondre #lien

Gibs - 18/02/2017 à 20:00:53

@Guillaume :
Un tout grand merci.
C'est effectivement une règle de NAT qui était fausse (fausse interface).

@répondre #lien
